公司新闻

当前位置：主页 > 新闻资讯 > 公司新闻 >

蓄电池安装维护技术

日期：2021-04-12 13:03　来源：未知　作者：admin

安装方法
1.
 首先应检查电池的包装有无损坏，然后仔细折开包装逐只检查电池是否完好无损，并检查电池的出厂日期，以确定电池投入运行前需要补充电的时间。
2.
 由于电池组的电压较高、安装时应使用绝缘工具并带好绝缘手套，防止电击。
3.
 电池应安装在远离热源（1m以上）和可能产生火花的地方，比如要远离变压器、电源开关和熔断器。
4.
 为了便于电池散热，每两只电池之间的间距应保持10mm以上，在电池连接之前，应以细丝的钢丝刷将极柱的连接表面刷至出现金属光泽。
5.
 电池之间的相互连接，极性必须正确无误，而且要连接十分牢固，电池连接好之后，将电池组的正极与充电设备的正极连接、负极与负极连接牢固，然后在每一个连接点的面上抹上一薄层凡士林油。
6.
 为使电池组具有长的使用寿命，应采用品质优良的自动限流稳压充电设备。在负载变化0-100%范围内，充电设备应达到±2%的稳压精度。
7.
 为了防止电池温升减少寿命，以及电池内析出的H2可能发生爆炸，安装电池的场所必须有良好的通风条件。

 产品选型

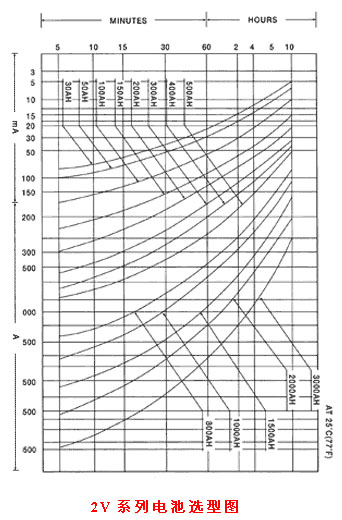

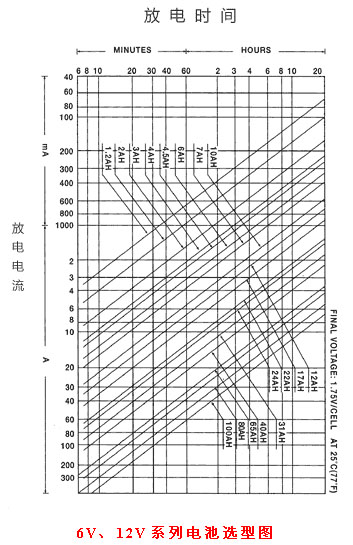

  根据设备对放电电流及放电持续时间的要求，用户可轻易的从电池选型图上查到所需电池容量规格。

 充电方法
  密封阀控电池的容量和寿命均受充电电压、环境温度等参数的影响，因此使用这类电池的一条重要原则是必须采用正确的充电方法。充电方法取决于电池的使用状态。通常电池有两种使用状态，即循环使用（Cyclic use 作为主电源）和浮充使用（Float use 作为后备电源）对应的充电方法参见下表：


循环使用
浮充使用
恒压
充电电压范围：
充电电压范围：
6V电池：7.25-7.45V
6V电池：6.8-6.9V
12V电池：14.5-14.9V
12V电池：13.6-13.8V
初始电流：≤0.4C，最佳0.1C
2V电池：2.23-2.27V

初始电流：≤0.4C，最佳0.1C
  假如环境高于或低于25°C，充电恒压应按3mV/°C进行调节，即以25°C为中心，每升高1°C降低3mV，每降低1°C升高3mV。

 日常维护
1.
 不要把电池放在完全密封处，应该选择适当通风的地方。
2.
 为了获得电池更长的寿命，主义要及时给电池做补充充电，不可在放电的状态下贮存。
3.
 电池使用时环境温度允许在-15°C-50°C之间，但在温度20°C-25°C时他的寿命更长。
4.
 PALMA电池为免维护密封电池，平时不需要维护。但对浮充使用下的电池（组）系统，建议每月检查纪律一次系统浮充电压和环境温度；每半年检查纪录一次各电池浮充电压。如发现偏差太大，应进行均衡充电；每年进行一次核对容量放电试验，注意试验时放出电量不应超过额定容量的50%。
5.
 循环使用的带内吃放电后应尽快充电，否则会发生重新充电困难。电池长期搁置不用时，至少每年要进行一次补充电。
6.
 电池出现异常情况时，要彻底检查，如底壳爆裂、损坏、漏液等。

 注意事项
1.
 不可太接近火花及火焰。
2.
 保持电池情节，擦拭电池要用干布，如果有必要用湿布，千万不可用柴油、汽油等其他溶解性的有机物。
3.
 不可拆散解剖电池，如果硫酸溅到皮肤和衣服上，立即用清水冲洗，如果硫酸飞溅到眼睛，马上用清水冲洗后尽快送医治疗。
4.
 检查电池或一般性工作时应戴上手套，以免触电。
5.
 不要把电池投入火中，会引起爆炸。
6.

不要把电池安装在靠近任何热源的位置。





蓄电池怎么样补水

电动自行车用阀控密封式铅酸蓄电池补水方法
1、准备工作
用纯水和分析纯硫酸配置硫酸溶液电解液，比例是，500ml纯水，加入0.5ml纯硫酸。
准备标准的橡胶排气阀备用。
工具：起子、吸管（可以用一次性针管代替），透明聚乙烯管，直径要适合吸管（针管）吸口。
ABS胶。
2、顺着排气孔撬开电池上方的盖板。一些电池的盖板是ABS胶粘接的，一些电池是达扣连接的。注意撬开盖板的时候，不要损坏盖板。这时可以看到6个排气阀的橡胶帽。
3、打开橡胶帽，露出排气孔，通过排气孔可以看到电池内部。一些电池的排气阀是可以旋开的，如天能电池就是如此。一些电池的橡胶帽周围还有一些填充物，注意包管填充物。
4、用滴管吸入配制好的电解液由排气孔注入电解液。电解液要恰好覆盖极板1mm。
5、把灌好电解液的电池用透气的遮挡物覆盖盖上排气孔以防止灰尘落入排气孔，静止24小时，观察排气孔内部的电解液，应该有流动的电解液，否则要补充电解液。
6、在排气孔没有覆盖的条件小给标称12V的电池进行16.2V恒压限流充电。充电时最好把电池放在耐酸的容器内，防止溢出的电解液污染环境。在电池充电电流下降到400mA～300mA或者电压达到16.2V三小时以后，认为电池初次充电充满。
7、初次充电结束以后，检查电池表面是否还有电解液，如果没有电解液，应该补充电解液以后，再次进行恒压限流充电，如果6个格里边还有电解液，用吸管吸出多余的电解液。
8、采用14.8V恒压限流充电，一直到充电电流下降到300mA。
9、盖上排气阀，再次安装排气阀以后，注意恢复填充物。如果是打开的橡胶排气阀，最好更换，如果特性很好，也可以不更换但是一定要检查其弹性，如果弹性不好，就必须要找好的排气阀更换。
10、盖上电池盖板，如果时胶接的，应该涂胶粘接。再静止24小时，待胶完全凝固，再次进行14.8V恒压限流充电，一直到充电电流下降到300mA。
11、再次测试电池容量，判断电池容量是否恢复。

电池维修不好（容量上升不大，或者没有达到标称容量的70％以上）的原因：
1、电池正极板软化，其显著表现是：在上述第7步骤时，会发现吸出的多余电解液中有黑色杂质，如果黑色杂质比较多的时候，就是正极板软化排出的，这样的电池基本上无法修好，只能够报废。
2、电池硫化，建议对电池进行脉冲修复以后，再次充电。
3、充电以后30分钟，测试电池电压，还低于12V，可能是电池内部断路。电池应该报废
